Hej tamo! Kao dobavljač električnih dijelova, iz prve ruke uvjerio sam se koliko je ključno precizno izmjeriti otpor električnih dijelova. Bilo da ste DIY entuzijasta, profesionalni električar ili neko ko radi u proizvodnom okruženju, precizno mjerenje otpora može napraviti veliku razliku u performansama i sigurnosti električnih sistema. U ovom postu na blogu podijelit ću nekoliko savjeta i trikova o tome kako precizno izmjeriti otpor električnih dijelova.
Zašto je važno precizno mjerenje otpora
Prvo, hajde da razgovaramo o tome zašto je precizno merenje otpora toliko važno. Otpor je osnovno svojstvo električnih komponenti i utiče na to kako struja teče kroz kolo. Ako radite na projektu gdje su vrijednosti otpora kritične, kao u osjetljivom elektroničkom uređaju ili visokonaponskom sistemu napajanja, čak i mala greška u mjerenju otpora može dovesti do kvarova, smanjene efikasnosti ili čak sigurnosnih opasnosti.
Na primjer, ako zamjenjujete otpornik u kolu, a novi otpornik ima drugačiju vrijednost otpora od originalnog, to bi moglo uzrokovati da krug povuče previše ili premalo struje. To može oštetiti druge komponente u kolu ili uzrokovati da uređaj potpuno prestane raditi.
Alati za mjerenje otpora
Najčešći alat za mjerenje otpora je multimetar. Multimetar je svestrani uređaj koji može mjeriti napon, struju i otpor. Kada je u pitanju mjerenje otpora, željet ćete podesiti svoj multimetar na postavku otpora (ohma).
Postoje dvije glavne vrste multimetara: analogni i digitalni. Analogni multimetri koriste iglu za označavanje izmjerene vrijednosti, dok digitalni multimetri prikazuju vrijednost na digitalnom ekranu. Digitalni multimetri su općenito precizniji i lakši za čitanje, pa bih preporučio korištenje jednog.
Priprema za mjerenje
Prije nego počnete mjeriti otpor električnog dijela, morate učiniti nekoliko stvari kako biste osigurali točne rezultate.
- Isključite strujno kolo: Ovo je super važno. Nikada ne biste trebali mjeriti otpor komponente dok je kolo uključeno. Napon u kolu može ometati mjerenje otpora i čak može oštetiti vaš multimetar. Dakle, obavezno isključite napajanje i isključite strujni krug iz bilo kojeg izvora napajanja.
- Provjerite multimetar: Uvjerite se da vaš multimetar ispravno radi. To možete učiniti testiranjem na poznatom otporniku. Ako multimetar ne pokazuje ispravnu vrijednost otpora za poznati otpornik, možda će ga trebati kalibrirati ili popraviti.
- Očistite kablove komponenti: Prljavština, prašina i oksidacija na vodovima električne komponente mogu povećati otpor kontakta i utjecati na točnost vašeg mjerenja. Koristite čistu krpu ili malu žičanu četku da očistite vodove prije mjerenja.
Uzimanje mjerenja
Nakon što ste sve pripremili, vrijeme je da izvršite mjerenje otpora.
- Povežite sonde multimetra: Postavite svoj multimetar na odgovarajući raspon otpora. Ako niste sigurni koji raspon koristiti, počnite s najvećim rasponom, a zatim ga prilagodite nižem rasponu ako je potrebno. Povežite crnu sondu na COM (zajednički) port na multimetru, a crvenu sondu na VΩ (napon/otpor) port.
- Postavite sonde na komponentu: Dodirnite sonde na dva izvoda električne komponente. Uvjerite se da sonde imaju dobar kontakt sa provodnicima. Ako je kontakt loš, dobićete netačno merenje.
- Pročitajte mjerenje: Nakon što su sonde postavljene, očitajte vrijednost otpora prikazanu na ekranu multimetra. Ako je vrijednost izvan raspona ili se na displeju prikazuje "OL" (preopterećenje), morate podesiti opseg na multimetru na višu postavku.
Mjerenje u kolu
Ponekad ćete možda morati izmjeriti otpor neke komponente dok je još u strujnom kolu. Ovo može biti malo nezgodno jer druge komponente u kolu mogu utjecati na mjerenje.
- Izolirajte komponentu: Ako je moguće, odspojite jedan vod komponente iz strujnog kola. Ovo će izolovati komponentu i omogućiti vam da izmerite njen otpor bez uticaja drugih komponenti.
- Koristite formulu paralelnog otpora: Ako ne možete odspojiti komponentu, morat ćete koristiti formulu paralelnog otpora da biste izračunali otpor komponente. Formula za izračunavanje ukupnog otpora (R_total) dva paralelna otpornika (R1 i R2) je:
1/R_ukupno = 1/R1 + 1/R2
Ovu formulu možete koristiti za izračunavanje otpora komponente koja vas zanima ako znate ukupni otpor kruga i otpor drugih komponenti.
Suočavanje s temperaturnim efektima
Na otpornost može uticati i temperatura. Većina električnih komponenti ima pozitivan temperaturni koeficijent, što znači da njihov otpor raste kako temperatura raste.
Da biste dobili precizno mjerenje otpora, trebali biste izmjeriti otpor na radnoj temperaturi komponente. Ako mjerite otpor na sobnoj temperaturi i komponenta će raditi na višoj temperaturi, morat ćete uzeti u obzir temperaturni koeficijent.
Primjeri električnih dijelova i mjerenje njihovog otpora
Pogledajmo neke specifične električne dijelove i kako izmjeriti njihov otpor.
- Otpornici: Otpornici su najčešće električne komponente koje se koriste za kontrolu toka struje u kolu. Mjerenje otpora otpornika je jednostavno. Samo slijedite korake koje sam spomenuo gore. Većina otpornika ima svoju vrijednost otpora otisnutu na sebi, tako da možete uporediti svoje mjerenje sa odštampanom vrijednošću. Na primjer, ako imate aVolvo 23162321otpornik, izmjerite njegovu otpornost i provjerite je li u granicama tolerancije koje je odredio proizvođač.
- Kondenzatori: Kondenzatori pohranjuju električnu energiju. Kada mjerite otpor kondenzatora, primijetit ćete da će se vrijednost otpora mijenjati tokom vremena. To je zato što se kondenzator puni i prazni. Za mjerenje otpora kondenzatora možete koristiti postavku "dioda" ili "kontinuitet" na vašem multimetru. Ako kondenzator radi ispravno, trebali biste vidjeti kratak niz niskog otpora praćen povećanjem otpora kako se kondenzator puni.

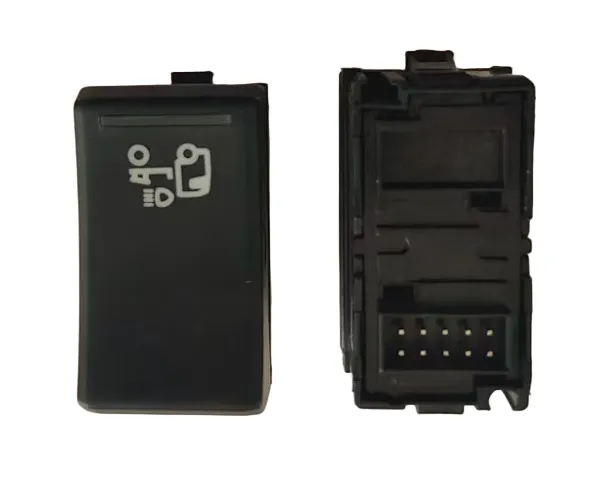

- Prekidači: Prekidači se koriste za otvaranje i zatvaranje strujnih krugova. Da biste izmjerili otpor prekidača, postavite svoj multimetar na postavku otpora i postavite sonde na dva terminala prekidača. Kada je prekidač zatvoren, otpor bi trebao biti blizu nule. Kada je prekidač otvoren, otpor bi trebao biti vrlo visok (idealno beskonačan). Na primjer, theVolvo 21211220 Kontrolno dugmemože se testirati na ovaj način.
- Releji: Releji su elektromagnetski prekidači. Za mjerenje otpora zavojnice releja, postavite sonde na dva terminala zavojnice. Vrijednost otpora treba biti unutar raspona koji je odredio proizvođač. Ako mjerite kontakte releja, slijedite isti postupak kao i za prekidač. TheVolvo 24438826relej se može provjeriti na ovaj način.
Zaključak
Precizno mjerenje otpora električnih dijelova neophodna je vještina za svakoga ko radi s električnim sistemima. Slijedeći savjete i tehnike koje sam podijelio u ovom postu na blogu, možete osigurati da vaša mjerenja budu što preciznija.
Ako ste na tržištu visokokvalitetnih električnih dijelova, mi smo tu da vam pomognemo. Nudimo širok spektar električnih komponenti, uključujući otpornike, kondenzatore, prekidače i releje. Bilo da radite na malom DIY projektu ili velikoj industrijskoj primjeni, imamo dijelove koji su vam potrebni.
Ako imate bilo kakvih pitanja o našim proizvodima ili vam je potrebna pomoć oko mjerenja otpora ili bilo kakvih drugih električnih problema, ne ustručavajte se kontaktirati. Uvijek nam je drago da vam pomognemo u pronalaženju pravih dijelova za vaše potrebe i osiguranju da oni rade na najbolji mogući način.
Reference
- "Osnove elektrotehnike" Charles K. Alexander i Matthew NO Sadiku
- "Praktična elektronika za pronalazače" Paul Scherz i Simon Monk
